Respirer sous l’eau, électrolyse, Hydrogène, Oxygène. (FBI : Fausse Bonne Idée… ou pas)

Par VFSALYV(-)
  • Question : possibilité de respirer sous l’eau avec de l’oxygène produit in-situ par électrolyse ?



  • Respirer un mélange de H2 et d’O2 semble possible … mais dangereux compte tenu de la forte explosivité du mélange.
  • Inspiration : 66% H2 + 33% O2  => Air ambiant : 78% azote + 21% oxygène
  • CO2 : seuil toxicité 8% (indépendamment du taux d’O2)
  • Soit au seuil de toxicité : 8% CO2 + 62% H2 + 30% O2
  • Une Inspiration : Volume Poumon : 5l dont 1.5l non-expiré => 3.5l
  • Expiration : CO2 + H2
  • Consommation O2 :
    • https://www.larousse.fr/encyclopedie/medical/consommation_doxyg%C3%A8ne/12155
    • https://fr.wikipedia.org/wiki/Consommation_maximale_d%27oxyg%C3%A8ne
    • Max O2 sang : On l’évalue à 35-45 ml/kg/min chez l’homme sédentaire, à 30-40 ml/kg/min chez la femme sédentaire ; à 50-60 ml/kg/min chez un jeune homme adulte bien entraîné, à 45-55 ml/kg/min chez une jeune femme bien entraînée.
    • => 40 ml/m/kg * 85kg = 3 400ml/minute
    • C’est la VO2Max => effort Max
    • Au repos Selon Gemini : MET (base metabolique : repos total) 200 à 250ml minutes pour un adulte (3.5ml/min/kg) … monte facilement à 1000 ml/minute soit 14ml/min/kg (4 MET) avec une marche rapide.
    • Compter : (6MET = 3.5ml/min/kg * 6 * 90kg ) par sécurité = 1  890ml/min
      • 1.89 Normo litre Nl/min
      • 113 Nl/heure
  • Production O2 :
    • https://fr.aliexpress.com

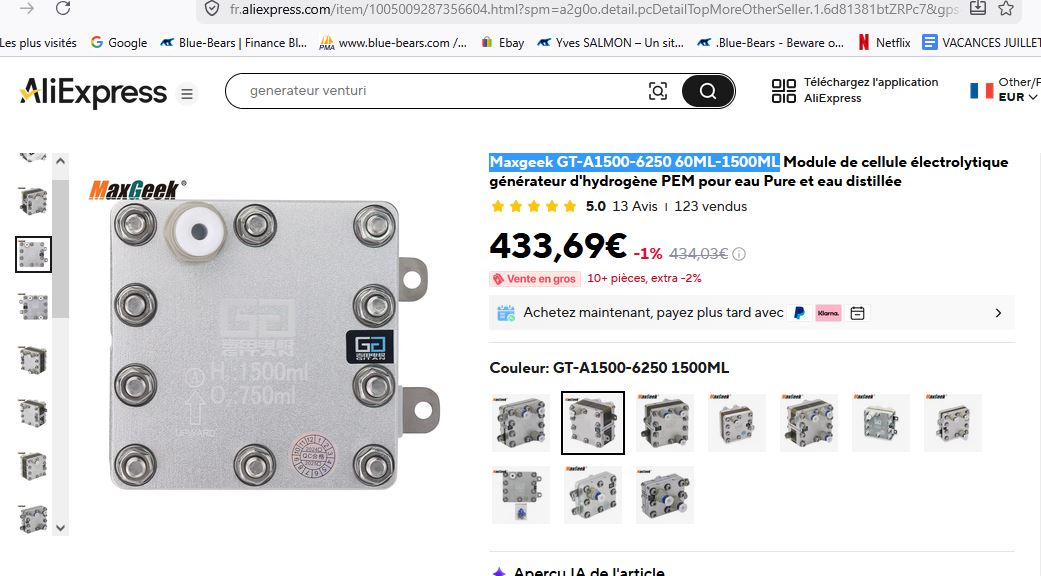

17/07/2026 : Maxgeek GT-A1500-6250 60ML-1500ML

    • 10cmX10cmX15cm = 1500cc = 1.5DM ou Litre
    • Poids : 1.5kg
    • 1500ml/min H2 + 750ml/min/O2
    • Prix 433€ (X2 = 900€)
    • GT-A1500-6250 1500ML Electrolytic Cell Module PEM Hydrogen Generator for Pure Water and Distilled WaterSpecification:
      – Model: GT-A1500-6250
      – Hydrogen yield: 6×250 ± 15ml/min
    • O2 * 750ml/min => 2 pour 1500ml/min (vs 1890ml secure) => il en faut 2 !!!
      – Working medium: pure water or distilled water, TDS < 5ppm
      – Input water pressure: <0.2MPa
      – Output pressure: 1.0MPa
      – Water supply: water tank – module cycle between the water supply, water level difference needs to be more than 15cm
      – Product size: 99 x 91 x 86mm = 774 774 mm3 = 774.7cm3 = 0.774dm3 = 0.77litre
      – Mounting hole size: 4 – M5
      – Inlet and outlet diameter: 1/4 inch quick connector
      – Power supply type: constant current power supply
      – Input voltage: DC18 – 21V
      – Input Current: 32 – 34A
    • 21V*34A = 714w/min * 2 = 1 400w/min => 84kw/h
      – Surface temperature: <60°

Autre

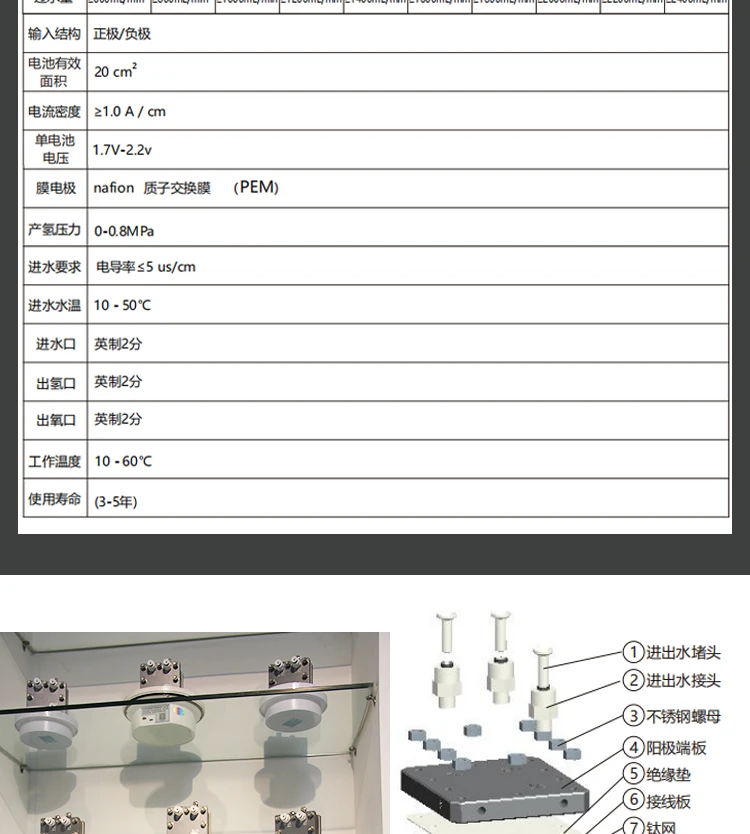

    • Électrolyseur au Nafion (idem PAC)
    • 1500ml/min (base H2) => 1500ml H2 + 750ml O2
    • / 1500H2 + 750O2
    • Consommation : 1500ml/min => 20A * 27V => 540w/minutes => 750ml/min/O2
    • Prix Unitaire : 600€
    • Volume Unitaire : 48*114*90mm => environ 5 cm*12 cm*9 cm = 540cm3 => 0.5 Dm3 = 0.5 litre
    • Pour 1 890ml/min  d’O2 => 2 unités
      • Prix => 600 * 2 : 1200€ environ
      • Volume : 1 * 2 = 2l
      • Conso : 540w/min*2= 1080 w/min => 64kwh
  • Batteries :
    • Batterie 18650 :  3.7V 18650 pour Samsung 18650 Lithium Li Ion d’origine 3300mAh 17A (décharge total en 12 minutes mini a PU max) => PU embarqué : 3.7V * 3.3A = 12.21w
      • Poids Unitaire : 68g
      • Prix Unitaire : 3.75€
      • Surface : 18mm * 65mm => Volume 18*18*65 = 21 060 mm3 => 21cm3
      • Volume Unitaire : 21 cm3
    • Au max débit (12 minutes)
      • Débit Max : 17A * 3.7V = 62W/batterie
    • => 1400 W / 62 Wh Batterie =22 batteries (X5 pour 1 heure : 110 bat)
      • Prix : 22 bat *3.75 = 84.6€ (X5 pour 1 heure = 420€)
      • Poids = 22 bat * 68g = 1.5kg (X5 pour 1 heure= 7.5kg)
      • Volume : 22bat * 21 cm3 = 462cm3 = 0.462Dm3 = 0.462 litres (X5 pour 1 heure = 2.31litre)
      • Nb Batteries calcul : 22 = 7 en série (3.7V * 7  : 25.9v pour 27v cible) * 3 en parallèle (17A pour 20A cible) => 21 batteries. (Pour 1h : 7 en série X 16 en parallèle)
  • En gros : avant le recycleur qui extrait le CO2, pour un heure :
    • 7.5k€ de batterie + 1.5kg d’électrolyser (sans l’électronique)
    • Budget : Électrolyseur 1200€ (avant électronique) +  500€ de batterie => 1700€
    • 2.3 litre
  • Un recycler :
    • https://jj-ccr.com/the-jj-ccr-rebreather/   Prix : 8K€ environ
    • La bouteille oxygène est de 3litres : ce qui colle avec 1l d’électrolyseur + 2.3l de batteries
    • Diamètre cercle qui contient 7 cercles contigus de 18mm de diamètre = 54mm (H = 16X65mm = 1050mm = 1 mètre !!)
    • Diamètre cercle qui contient 16 cercles de 18mm de diamètre= 84 mm (H : 7X 65mm = 455mm = 45 cm)
      • => cohérent avec les 110mm de diamètre de la bouteille d’oxygène
